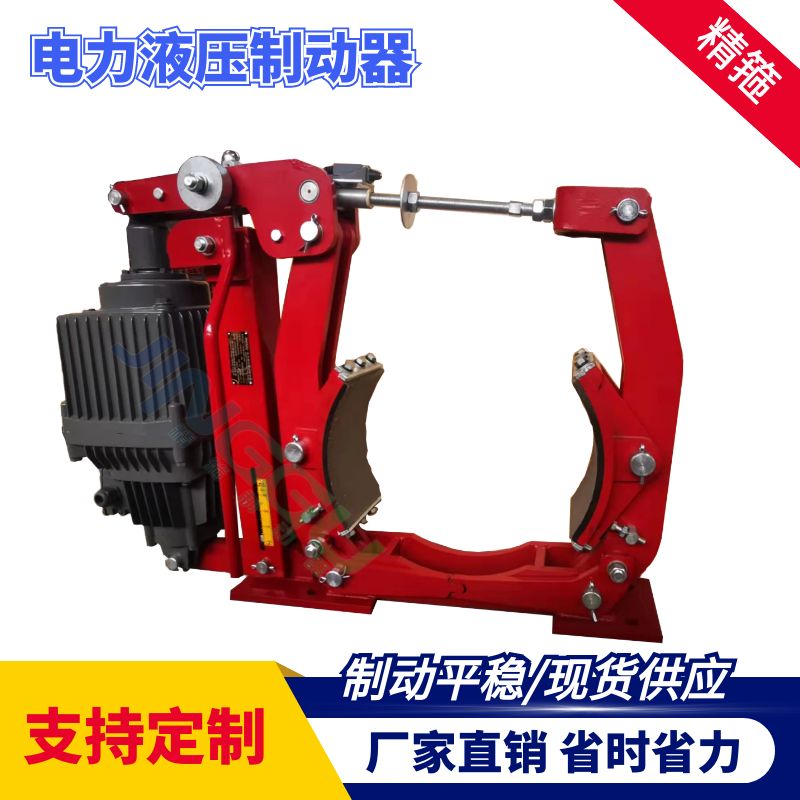

電力液壓鼓式制動器與電力液壓塊式制動器是同一種產品
液壓塊式制動器是以Ed系列電力液壓推動器作驅動裝置。其安裝尺寸符合JB/ZQ4333-86標準。主要用于起重、運輸、冶金、礦山、港口、建筑等機械驅動裝置的機械制動,產品符合GB63333-86標準。
該產品系列產品以Ed系列推動器作為驅動裝置,具有如下特點:
1.動作性能優良,密封性能好,外殼防護等級高。
2.壓鑄成型制動襯墊,更換方便、迅速、壽命找、利用率高。
3.主要動動鉸點高自潤滑軸承及軸孔,制動架傳動效率高、動作靈敏可靠且壽命長。
4.聯鎖式等退距裝置,自動均等無須調整,均等效果0。
正常工作條件
環境溫度周圍工作環境中不得有易燃、易爆、及腐蝕氣體,空氣相對濕度不大于90%;
一般用于三相交流電源50Hz、380V(請注意推動器銘牌)
電機安裝地點海拔高度符合GB755-87。
主要技術參數
型號 | 制動力矩N.M | 退矩 | b | C | D | d | F | G1 | G2 | H | h1 | i | K | M | |
推動器 | 匹配推動器 | ||||||||||||||
YWZ-200/23 | Ed23/5 | 0.7 | 80 | 160 | 200 | 14 | 90 | 165 | 255 | 490 | 160 | 55 | 145 | 140 | |
YWZ9-200/30 | Ed30/5 | ||||||||||||||
YWZ9-250/23 | Ed23/5 | 1.0 | 100 | 160 | 250 | 18 | 100 | 200 | 290 | 550 | 190 | 65 | 180 | 170 | |
YWZ9-250/30 | Ed30/5 | ||||||||||||||
YWZ9-250/50 | Ed50/6 | 195 | |||||||||||||
YWZ9-300/30 | Ed30/5 | 1.25 | 125 | 160 | 300 | 18 | 115 | 245 | 315 | 580 | 225 | 80 | 220 | 215 | |
YWZ9-300/50 | Ed50/6 | 165 | |||||||||||||
YWZ9-300/80 | Ed80/6 |
器和電力液壓塊式制動器的區別
